ACC sterownik do hepa i ulpa wentylacyjnych filtrów Envirco MAC10.

Panel sterowania - komunikator ACC Control System do filtrów wentylacyjnych MAC10

ACC1 CONTROL SYSTEM - to prosty i ekonomiczny panel kontrolny do sterowania i monitorowania sieci fazy sterowania prędkością aż do regulacji prędkości w modelach 10, 25, 50 i 125.

Ten kontroler ma dwa tryby pracy. Zasadniczo kontroler przeskanuje podłączone kontrolery prędkości i wyświetli funkcje ich modeli. Pracownik (instalator) wprowadzając specjalne hasło może wejść w tryb wyboru i zmienić prędkość, uruchomić funkcję realizowaną przez układ sprzężenia zwrotnego, zainicjować i ustawić funkcję opóźnienia prędkości.

Regulacji kontrolerów prędkości dokonuje wyłącznie osoba posiadająca uprawnienia do dostępu w tryb ustawień.

Pracownik może wybrać żądany model sterownika oraz indywidualny tryb pracy (wysoka prędkość, niska prędkość itp.). System zapewnia również kluczowe funkcje, w tym globalne ustawienie dla wszystkich modeli, ręczny tryb opóźnienia prędkości oraz czujnik stanu ciśnienia (do przekazywania informacji zwrotnej do czujnika różnicy ciśnień podłączonego do każdego regulatora prędkości).

GŁÓWNE FUNKCJE

• tryb monitorowania lub regulacji (poziom dostępu A4);

• ustawienie opóźnienia na bardzo niskie (poziom dostępu A3);

• ustawienie prędkości każdego modelu (poziom dostępu A2);

• ustawienie opóźnienia prędkości (globalne) (poziom dostępu A2);

• monitorowanie czujnika różnicy ciśnień (poziom dostępu A1);

• globalne zarządzanie całą strefą (poziom dostępu A1).

MOŻLIWOŚCI

• zakres prędkości 4:1;

• regulacja prędkości od 1%;

• Praca 3-przewodowa zapewniająca niski poziom hałasu;

• podłączenie każdego modelu;

• sprzężenie zwrotne czujnika różnicy ciśnień;

• analogowe sprzężenie zwrotne do centrali;

• wysoka niezawodność;

• kontrola modeli 10, 25, 50 i 125;

• czytelny wyświetlacz;

• łatwość użycia;

• indywidualna kontrola / dostosowanie;

• kontrola zarządzania siecią;

• możliwość ręcznego opóźnienia prędkości;

• opcjonalny czujnik ostrzegawczy spadku ciśnienia;

• Protokół połączenia MODBUS zgodny ze sterownikiem.

Łatwy w instalacji, łatwy w użyciu

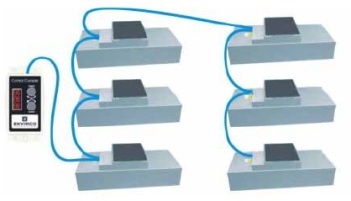

Kontroler Envirco jest podłączony za pomocą standardowego złącza RJ45 do kontrolera prędkości w modelach. Kontroler jest podłączony do pierwszego modelu, który jest następnie połączony szeregowo z innymi modelami. Podczas uruchamiania kontroler skanuje modele podłączone do sieci roboczej, a następnie wyświetla status modeli w obwodzie. Obserwując wyświetlanie statusu modeli w obwodzie, dość łatwo jest stwierdzić, czy kontroler prędkości modelu jest prawidłowo podłączony.

ACC1

Wybory

• Ścienny panel kontrolny.

• 3 poziomy uprawnień (monitor, 3 poziomy regulacji).

• Łatwy w użyciu interfejs:

- 7-segmentowy wskaźnik LED

- 2 przetworniki obrotowe do wyboru modelu i strojenia.

• Obsługa sterowania fazami od niskich do średnich w sieciach:

- RS485 (2 przewody)

- 10, 25 lub 50 AirCare VariPhase™.

• Nie ma potrzeby konfigurowania przez instalatora.

• Pełni 3 funkcje:

- Monitorowanie stanu

- Kontrola prędkości

- Globalna regulacja opóźnienia prędkości.

SPECYFIKACJA

• Wymiary 89 x 178 (wysokość) mm.

• Pobór mocy:

- zasilacz sieciowy w panelu sterowania konwertuje prąd zmienny 230V na prąd stały 6–8V.

• Transceivery sieciowe: typ połączenia 2-przewodowego 1/8".

• Temperatura pracy: 0-40 stopni.

• Złącze zasilania prądem stałym: złącze prądu stałego 2,1 mm.

• Działająca sieć Modbus: złącze RJ45.

Poziomy dostępu

W celu ograniczenia dostępu do funkcji innych niż monitoring centrala została wyposażona w 4 poziomy dostępu A1, A2, A3, A4.

Poziom A1 obsługuje najwięcej uprawnień w ustawieniach.

INNE MODELE

ACC7152

⋅ 30 cm ekran dotykowy PLC
⋅ do 400 FFU
⋅ maksymalnie 50 grup

ACF200

⋅ 9 cm ekran dotykowy PLC
⋅ maksymalnie 200 FFU
⋅ maksymalnie 6 grup

ACC730

⋅ 9 cm ekran dotykowy PLC
⋅ maksymalnie 100 FFU
⋅ maksymalnie 8 grup

ACC7052

⋅ 14,5 cm ekran dotykowy PLC
⋅ do 400 FFU
⋅ maksymalnie 50 grup
